Lapostető - egyhéjú melegtető

Lapostetők hőszigetelésére két alapvető formát ismerünk: az egyenes és a fordított rétegrendet. Szerkezeti kialakításban előbbiek lehetnek egyhéjú melegtetők  (ahol a belső teret csak egy héj választja el a külvilágtól), vagy kéthéjú hidegtetők (a fűtött helyiséget határoló szerkezet és a felső héj között még egy hideg, átszellőztetett légtér helyezkedik el). Az egyenes rétegrendű egyhéjú melegtetők elvi rétegfelépítése a következő:

- felületvédelem, leterhelő réteg, használatot biztosító réteg;
- csapadékvíz-szigetelés;
- gőznyomás-kiegyenlítő réteg;
- hőszigetelés;
- páravédelmi réteg;
- lejtéstadó réteg;
- teherhordó födémszerkezet.

További csoportosításra ad lehetőséget az igénybevétel (nem járható, járható, járműforgalomnak kitett, illetve zöldtető) is, valamint a teherhordófödém típusa (trapézlemez, vasbeton, stb.). Az egyenes rétegrendű, egyhéjú lapostetők kialakításakor műszaki és gazdaságossági szempontok alapján optimális megoldást jelent az Austrotherm EPS termékek alkalmazása.

Tervezés

Egyenes rétegrendnél kétféleképpen helyezhető el a hőszigetelés: vagy egy lejt-betonra fektetett párazáró rétegen állandó vastagságban, vagy pedig a födémre fektetett párazáró rétegen, egyúttal lejtéstadó rétegként kialakítva. A hőszigetelő táblákat általában két rétegben kell fektetni, de lejtésbe vágott elemeknél, a gerinc közelében ez akár 3-4 réteg is lehet. Nem járható tetőkön az Austrotherm AT–N100 jelű anyag alkalmazható, járható tetőkön, vagy gépészeti berendezések alatt (a terhelés nagyságrendjétől függően) AT–N150 jelű termék javasolt. Amennyiben a tetőn gépjármű forgalom is van (parkoló-tetőknél), akkor az AT–N200 alkalmazása is indokolt lehet. A pontos rétegrend és a hőszigetelés vastagságának meghatározására a hő- és páratechnikai számításokat el kell végezni.

Kivitelezés

Nagyobb felületek esetén célszerű nagytáblás hőszigetelés (1m x 1m) alkalmazni. A hőszigetelés szárazon fektethető, ha rögzítését a felette lévő rétegek biztosítják. Ezek a hőszigetelés feletti betonréteg, a tetőszigetelés leterhelő rétege (pl. kavics, beton járólapok), illetve hasznosított lapostetők szigetelés feletti rétegei (pl. tetőteraszoknál, tetőparkolóknál, zöldtetőknél) lehetnek. A hőszigetelő táblák oldószermentes bitumenes hidegragasztókkal és poliuretán alapú ragasztókkal is rögzíthetők, a ragasztóanyagokra vonatkozó, a gyártók által előírt technológiai és alkalmazástechnikai utasítások figyelembevételével. Az anyagot forró bitumennel ragasztani nem szabad. A mechanikai rögzítés típusát a teherhordó födémszerkezetnek megfelelően kell kiválasztani. Csapadékvíz-elleni szigetelésként mind műanyag, mind bitumenes lemez használható. Lágyított PVC lemez esetén a polisztirolhabra minden esetben védő-elválasztó filcréteget kell fektetni. Bitumenes lemez használatakor az első réteget ragasztás nélkül szabadon kell elhelyezni és az AUSTROTHERM elemek védelmében csak a toldásokban, lángterelő használatával szabad lángolvasztással felületfolytonosítani! A második réteg bitumenes lemez már teljes felületén lehegeszthető.

Alkalmazási javaslatok

Alkalmazási terület

Termék

Egyenes rétegrendű, egyhéjú nem járható melegtetőben, extenzív zöldtetőben



AT-N100

Egyenes rétegrendű, egyhéjú járható melegtetőben, extenzív és intenzív zöldtetőben



AT-N150

Egyenes rétegrendű, egyhéjú parkolótetőben, intenzív zöldtetőben



AT-N200

Extenzív zöldtetőkben, egyenes és fordított rétegrendű, egyhéjú melegtetőkben



AT-N200, OÁZIS

A blokkhabosítással készülő expandált polisztirolhab hőszigetelő anyagok, és az ezekből gyártott termékek egyenes rétegrendben (vízszigeteléssel védetten) alkalmazhatók lapostetőkben. A nedvességnek ellenálló alapanyagból készülő OÁZIS lemez a vízszigetelés felett helyezkedik el.

Javasolt hőszigetelési vastagság

Falazat Rendelet szerint Javasolt érték Passzívház
AUSTROTHERM AT-N100 20 30 34
AUSTROTHERM AT-N150 19 28 30
AUSTROTHERM AT-N200 19 28 30
AUSTROTHERM GRAFIT 100 17 24 30
AUSTROTHERM GRAFIT 15 24 30

Egyenes rétegrendű nem járható lapostető hőszigetelése

1 Vasbeton födém
2 Párafékező réteg
3 AUSTROTHERM EPS AT-N100
   AUSTROTHERM EPS AT-N150
   AUSTROTHERM EPS AT-N200
   AUSTROTHERM GRAFIT 100
   AUSTROTHERM GRAFIT 150

4 AUSTROTHERM Lejtésképzés (AT-N100, AT-N150, AT-N200)
5 AUSTROTHERM Jégék
6 Geotextília
7 Műanyag csapadékvíz elleni szigetelés
8 Geotextília
9 Kavicsleterhelés
10 Falazat
11 AUSTROTHERM EXPERT FIX
12 Homlokzati hőszigetelő rendszer
     AUSTROTHERM GRAFIT REFLEX
     AUSTROTHERM EPS AT-H80
     AUSTROTHERM EPS AT-HR
     AUSTROTHERM GRAFIT 80

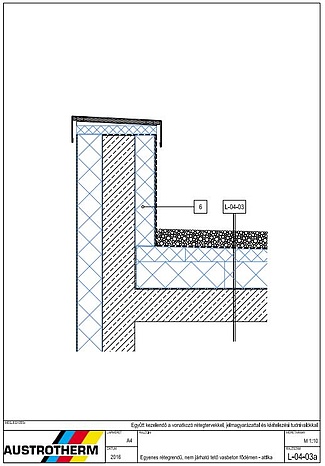

Letölthető tervezői részletrajzok



További tervezői részletrajzok letölthetők az alábbi linken:

Alkalmazástechnika - Rétegrend gyűjtemény tervezőknek



Könnyűszerkezetes lapostető hőszigetelése

1 Tartószerkezet
2 Trapézlemez
3 Párafékező réteg
4 Tűzvédelmi réteg
5 AUSTROTHERM EPS AT-N100
   AUSTROTHERM EPS AT-N150
   AUSTROTHERM EPS AT-N200
   AUSTROTHERM GRAFIT 100
   AUSTROTHERM GRAFIT 150

6 AUSTROTHERM Lejtésképzés (AT-N100, AT-N150, AT-N200)
7 AUSTROTHERM Jégék
8 Geotextília
9 Műanyag csapadékvíz elleni szigetelés
10 Falazat
11 AUSTROTHERM EXPERT FIX
12 Homlokzati hőszigetelő rendszer
    AUSTROTHERM GRAFIT REFLEX
     AUSTROTHERM EPS AT-H80
     AUSTROTHERM EPS AT-HR
     AUSTROTHERM GRAFIT 80

Letölthető tervezői részletrajzok



További tervezői részletrajzok letölthetők az alábbi linken:









 Alkalmazástechnika - Rétegrend gyűjtemény tervezőknek



Egyenes rétegrendű járható lapostető hőszigetelése

1 Vasbeton födém
5 Párafékező réteg
3 AUSTROTHERM EPS AT-N150
   AUSTROTHERM EPS AT-N200
   AUSTROTHERM GRAFIT 150

4 AUSTROTHERM Lejtésképzés (AT-N150, AT-N200)
5 AUSTROTHERM Jégék
6 Geotextília
7 Műanyag csapadékvíz elleni szigetelés
8 Geotextlia
9 Zúzott kavics ágyazat
10 Geotextília
11 Falazat
12 AUSTROTHERM EXPERT FIX
13 Homlokzati hőszigetelő rendszer
     AUSTROTHERM GRAFIT REFLEX
     AUSTROTHERM EPS AT-H80
     AUSTROTHERM EPS AT-HR
     AUSTROTHERM GRAFIT 80

Letölthető tervezői részletrajzok



További tervezői részletrajzok letölthetők az alábbi linken:









 Alkalmazástechnika - Rétegrend gyűjtemény tervezőknek

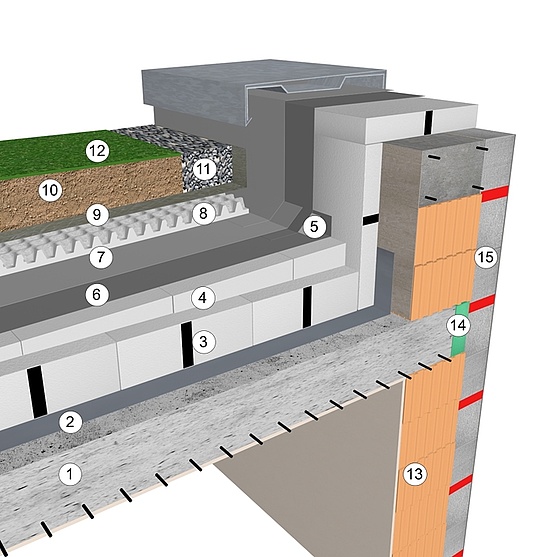

Egyenes rétegrendű zöldtető

1 Vasbeton födém
2 Párafékező réteg
3 AUSTROTHERM EPS AT-N100
   AUSTROTHERM EPS AT-N150
   AUSTROTHERM EPS AT-N200
   AUSTROTHERM GRAFIT 100
   AUSTROTHERM GRAFIT 150

4 AUSTROTHERM Lejtésképzés (AT-N100, AT-N150, AT-N200)
5 AUSTROTHERM Jégék
6 Geotextília
7 Műanyag csapadékvíz elleni szigetelés
AUSTROTHERM OÁZIS
9 Geotextília
10 Falazat
10 Termesztő közeg
11 Kavics sáv
12 Növényzet
13 Falazat
14 AUSTROTHERM EXPERT FIX
15 Homlokzati hőszigetelő rendszer
     AUSTROTHERM GRAFIT REFLEX
     AUSTROTHERM EPS AT-H80
     AUSTROTHERM EPS AT-HR
     AUSTROTHERM GRAFIT 80

Letölthető tervezői részletrajzok



További tervezői részletrajzok letölthetők az alábbi linken:









 Alkalmazástechnika - Rétegrend gyűjtemény tervezőknek
