Födémek

Padló szigetelés

A fizika törvényszerűségei szerint a hő felfele terjed, de szigetelni kell azokat a vízszintes szerkezeteket is, melyek hidegebb terek felett helyezkednek el. Ilyenek a talajon fekvő padlók, de a pince födémek és az árkádok, áthajtók födémei is. Összefoglaló néven utóbbiakat lefele hűlő födémeknek nevezzük. Alapelv, hogy ezeket ugyanolyan mértékben és vastagságban kell szigetelni, mint a lefele hűlő födémeket, vagyis a lapos- és magastetőket.

Normál terhelés (lakóépület) esetén legalább EPS 100 jelű termékosztályú polisztirolhabot (AUSTROTHERM AT-N100) kell beépíteni.

Amennyiben a normál terheknél nagyobb hasznos terhelésnek kell megfelelnie a padlószerkezetnek (közösségi épületek, gépjármű parkolók, raktárak, ipari csarnokok, hűtőházak), minden esetben statikai számítás alapján kell kiválasztani a terhelésnek megfelelő nyomószilárdságú polisztirolhabot (AT-N150; AT-N200; vagy AUSTROTHERM XPS) és méretezni a rákerülő teherelosztó vasbetonlemezt.

Javasolt hőszigetelési vastagság

Hőszigetelő anyag Rendelet szerint Javasolt érték Passzívház
AUSTROTHERM AT-N100 10 15 36
AUSTROTHERM AT-N150 10 15 34
AUSTROTHERM AT-N200 10 15 32
AUSTROTHERM GRAFIT 100 8 13 28
AUSTROTHERM GRAFIT 150 8 13 28
AUSTROTHERM EXPERT 10 15 32
AUSTROTHERM XPS 30/XP 30 TB 10 16 32
AUSTROTHERM XPS 50/XPS 50 TB 10 16 32
AUSTROTHERM XPS 70/XPS 70 TB 10 16 32

A hőszigetelő lemezek fektetése

  1. Az aljzatbetont a munka megkezdése előtt alaposan meg kell tisztítani.
  2. A hőszigetelő lemezeket egy- vagy két rétegben lehet fektetni. A kétrétegű  fektetéssel az átmenő hőhidak okozta hőhidak elkerülhetők.
  3. A fektetést a helyiség egyik sarkánál kell elkezdeni, a táblákat szorosan kell illeszteni. Az utolsó elemet éles késsel vagy fűrésszel pontosan méretre kell szabni.
  4. Betonozás előtt technológiai fólia terítése szükséges.

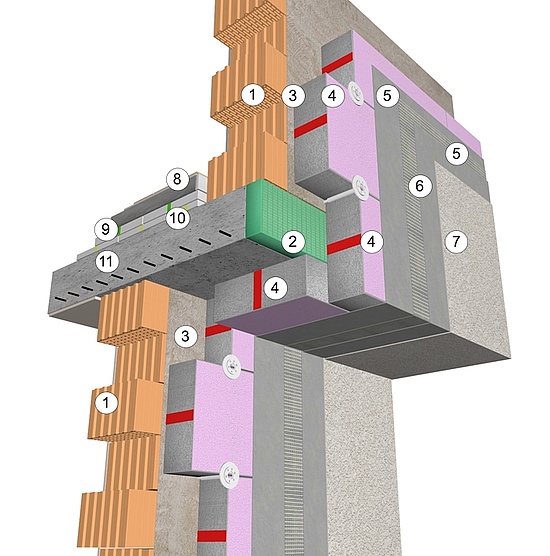

A szigeteletlen födém egy négyzetméterén távozik fajlagosan a legtöbb energia, ezért ez az épületszerkezet sem maradhat hőszigetelés nélkül. Az Az AUSTROTHERM GRAFIT® 100 terhelhető, fokozott hőszigetelő képességű lemezek kiválóan alkalmasak a zárófödémek hőszigetelésére. A táblákat egy vagy két rétegben kel fektetni; utóbbi esetben az átmenő hézagok okozta hőhidakat is el tudjuk kerülni. Amennyiben a járóréteg kerül a hőszigetelő lemezekre, a betonozás előtt technológiai fólia terítése szükséges, hogy elkerüljük a lecsorgó cementlé által kialakuló hőhidakat.

Talajon fekvő padló hőszigetelése lemezalap esetén

1 Burkolat
2 Aljzatbeton
3 Technológiai szigetelés
4 AUSTROTHERM EPS AT-L2
   AUSTROTHERM EPS AT-L4
   AUSTROTHERM EPS AT-L5
   AUSTROTHERM GRAFIT L4
   AUSTROTHERM GRAFIT L5

5 AUSTROTHERM EPS AT-N100
   AUSTROTHERM EPS AT-N150
   AUSTROTHERM EPS AT-N200
   AUSTROTHERM EXPERT FIX

6 Talajnedvesség elleni szigetelés
7 Aljzatbeton
8 Tömörített homokos kavics
9 Termett talaj
10 Falazat
11 Homlokzati hőszigetelő rendszer AUSTROTHERM GRAFIT REFLEX szigeteléssel
12AUSTROTHERM XPS lábazati hőszigetelés
13 Alaptest

Letölthető tervezői részletrajzok

Árkád födém hőszigetelése

Letölthető tervezői részletrajzok



További  tervezői részletrajzok letölthetők az alábbi linken:









 Alkalmazástechnika - Rétegrend gyűjtemény tervezőknek
