Lapostetők

Fordított tető

Lapostetők hőszigetelésére kétféle módszer ismert: az egyenes és a fordított rétegrend. Előbbinél a vízszigeteléssel védjük meg a hőszigetelést a nedvesség káros hatásától, és a csapadékvíz elleni szigetelés van legfelül. A másik esetben a nedvességálló hőszigetelés alatt, védetten helyezkedik el a vízszigetelés. Ennek a rétegrendnek előnye többek között az, hogy

•        a hőszigetelés védi a vékony, sérülékeny vízszigetelést a mechanikai hatásoktól, így a karbantartások során nem kell a beázástól tartani,

•        megvédi a vízszigetelést az ultraibolya sugárzástól is, ami gyorsítaná a lemezek öregedését,

•        kisebb lesz a vízszigetelés napi és éves hőingadozása, amivel kitolódik annak élettartama,



A fordított rétegrend számos előnyét csak szigorú feltételek mellet lehet élvezni. Az AUSTROTHERM formahabosított expandált polisztirolhab hőszigetelő anyaga, a ZENIT® ezen a területen jelent új, gazdaságos megoldást.



Jelentős előnye ennek a megoldásnak az is, hogy meglevő tetők felújítására is alkalmazható. Gyakran állunk szembe azzal a helyzettel, hogy a lapostető hőszigetelése nem megfelelő, de a rajta levő vízszigetelés ép, sőt, nem ritkán frissen lett felújítva. Ebben az esetben a lakóközösség nem szívesen vállalja a vízszigetelés felbontását, egyrészt a költségek miatt, másrészt attól tartva, hogy az új vízszigetelés korántsem lesz olyan jó, mint a régi. Mégis, mind energiatakarékossági szempontból, mind pedig a pályázati lehetőségek miatt célszerű fokozni a tető hőszigetelő képességét. Ilyenkor az úgynevezett kettős hőszigetelést kell alkalmazni, ami az AUSTROTHERM ZENIT® segítségével egyszerű feladat. A meglevő egyenes rétegrendre, a vízszigetelésre szorosan illesztve kell tenni a ZENIT® lemezeket (fordított rétegrend), majd geotextília és kavicsréteg segítségével a rögzítést is meg kell oldani. A kivitelezésnél ügyelni kell arra, hogy a sérülékeny vízszigetelés ép maradjon. Az új hőszigetelő réteg nem csak az energiafogyasztást csökkenti, hanem védi a vízszigetelést a környezet káros hatásától, így az élettartama megnő, a tető karbantartási igénye csökken, és akár új közösségi tér kialakítására is van lehetőség. Ezek hosszú távon további költségcsökkenést jelentenek a tulajdonosoknak.



Javasolt hőszigetelési vastagság

Szigetelő anyag Rendelet szerint Javasolt érték Passzívház
AUSTROTHERM ZENIT 20 28 32
AUSTROTHERM XPS TOP 30 TB 20 28 32
AUSTROTHERM XPS TOP 50 TB 20 28 32
AUSTROTHERM XPS TOP 70 TB 20 28 32

Fordított tető változatok

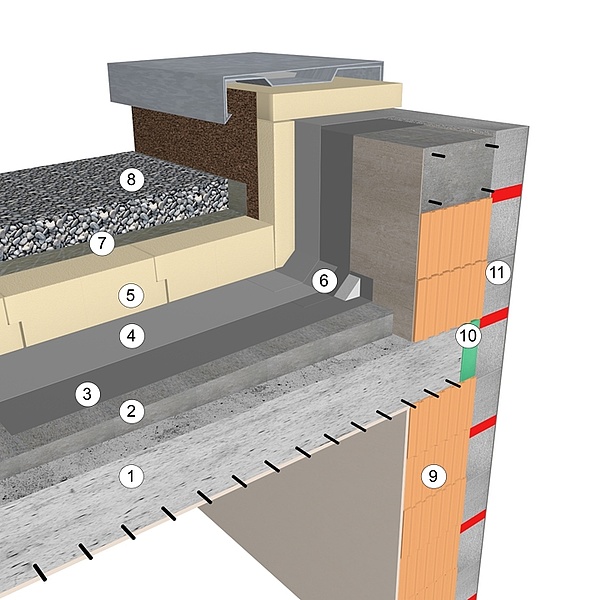

Fordított tető kavicsleterheléssel

A fordított tető legegyszerűbb esete a kavicsleterhelésű tető. Az időjárásálló AUSTROTHERM ZENIT vagy AUSTROTHERM XPS lemezekre geotextília terítés után kerül a kavicsleterhelés.

1 Vasbeton födém
2 Lejtésképzés
3 Műanyag csapadékvíz elleni szigetelés
4 Geotextília
5 AUSTROTHERM Zenit
   AUSTROTHERM XPS Premium 30 SF
   AUSTROTHERM XPS PLUS 30 SF
   AUSTROTHERM XPS TOP 30 SF
   AUSTROTHERM XPS TOP 30 TB SF
   AUSTROTHERM XPS TOP 50 SF
   AUSTROTHERM XPS TOP 50 TB SF
   AUSTROTHERM XPS TOP 70 SF
   AUSTROTHERM XPS TOP 70 TB SF

6 AUSTROTHERM Jégék
7 Geotextília elválasztó réteg
8 Kavicsleterhelés
9 Falazat
10 AUSTROTHERM EXPERT FIX
11 Homlokzati hőszigetelő rendszer
     AUSTROTHERM GRAFIT REFLEX
     AUSTROTHERM EPS AT-H80
     AUSTROTHERM EPS AT-HR
     AUSTROTHERM GRAFIT 80

 A tervezői részletrajz letölthető innen.

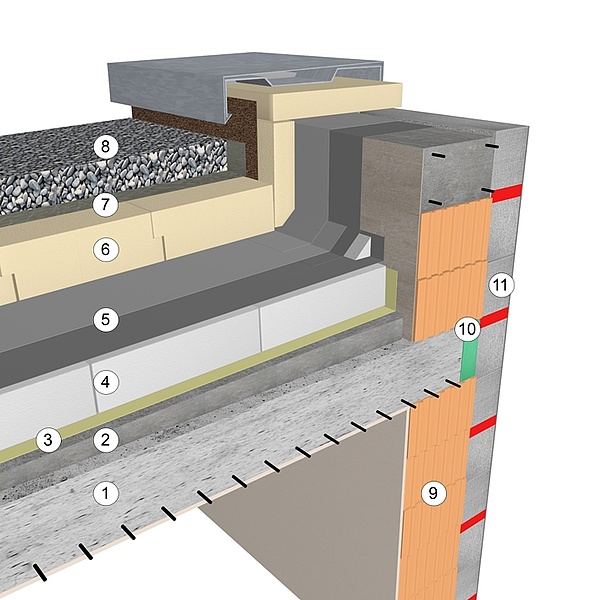

Kettős hőszigetgelésű tető (plusztető)

A kettős hőszigetelésű tető speciális lapostető hőszigetelési megoldás, amit különösen felújításoknál lehet jól alkalmazni. A plusztetőnek is hívott megoldás egy hagyományos, egyenes rétegrendű tető (ahol a hőszigetelés a vízszigetelés alatt, védetten helyezkedik el) és a fordított tető (mikor az alacsony vízfelvételű, nagy mechanikai szilárdságú hőszigetelés védi a hőmérséklet ingadozástól és a mechanikai hatásoktól a vékony, sérülékeny vízszigetelést) kombinációja.  Az alsó réteg a megszokott EPS (pl. AUSTROTHERM AT-N100), míg a felső hőszigetelő réteg AUSTROTHERM ZENIT vagy XPS  TOP.

Ez a rétegrend jól alkalmazható régi tetők hőszigetelő képességének javítására, mikor a meglevő, jó állapotú vízszigetelést nem akarjuk elbontani, de a tető hőtechnikai felújítására szükség van. A bontási és helyreállítási munkák elmaradása miatt ez a megoldás különösen gazdaságos, és jelentősen megnöveli a tető élettartamát.

A fordított tető legegyszerűbb esete a kavicsleterhelésű tető. Az időjárásálló AUSTROTHERM ZENIT vagy AUSTROTHERM XPS lemezekre geotextília terítés után kerül a kavicsleterhelés.



1 Vasbeton födém
2 Lejtésképzés
3 Párazáró réteg
4 Meglévő hőszigetelés
5 Meglévő csapadékvíz elleni szigetelés
6 AUSTROTHERM Zenit
   AUSTROTHERM XPS Premium 30 SF
   AUSTROTHERM XPS PLUS 30 SF
   AUSTROTHERM XPS TOP 30 SF
   AUSTROTHERM XPS TOP 30 TB SF
   AUSTROTHERM XPS TOP 50 SF
   AUSTROTHERM XPS TOP 50 TB SF
   AUSTROTHERM XPS TOP 70 SF
   AUSTROTHERM XPS TOP 70 TB SF

7 Geotextília elválasztó réteg
8 Kavicsleterhelés
9 Falazat
10 AUSTROTHERM EXPERT FIX
11 Homlokzati hőszigetelő rendszer
    AUSTROTHERM GRAFIT REFLEX
     AUSTROTHERM EPS AT-H80
     AUSTROTHERM EPS AT-HR
     AUSTROTHERM GRAFIT 80

 A tervezői részletrajz letölthető innen.

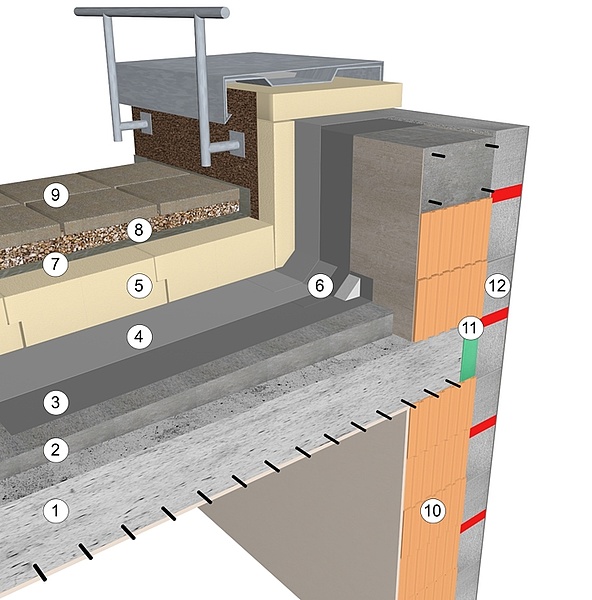

Terasztető

Fordított rétegrendű hasznosított tetőt lapostetőkön, pince födémeken, teraszokon is ki lehet alakítani.  A járólapokat zúzott kavics ágyazatba vagy közvetlenül az XPS lapokra lehet elhelyezni.

1 Vasbeton födém
2 Lejtésképzés
3 Műanyag csapadékvíz elleni szigetelés
4 Geotextília elválasztó réteg
5 AUSTROTHERM Zenit
   AUSTROTHERM XPS Premium 30 SF
   AUSTROTHERM XPS PLUS 30 SF
   AUSTROTHERM XPS TOP 30 SF
   AUSTROTHERM XPS TOP 30 TB SF
   AUSTROTHERM XPS TOP 50 SF
   AUSTROTHERM XPS TOP 50 TB SF
   AUSTROTHERM XPS TOP 70 SF
   AUSTROTHERM XPS TOP 70 TB SF

6 AUSTROTHERM Jégék
7 Geotextília elválasztó réteg
8 Kavics ágyazat
9 Járólap
10 Falazat
11 AUSTROTHERM EXPERT FIX
12 Homlokzati hőszigetelő rendszer
    AUSTROTHERM GRAFIT REFLEX
     AUSTROTHERM EPS AT-H80
     AUSTROTHERM EPS AT-HR
     AUSTROTHERM GRAFIT 80

 A tervezői részletrajz letölthető innen.

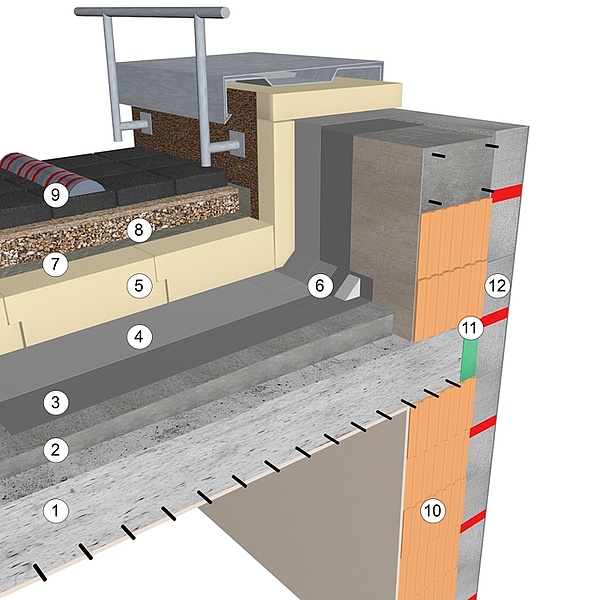

Parkolótető

Nagy teherbírású szerkezet, járművel járható. A különösen nagy terhelésnek többnyire az AUSTROTHERM XPS 50 , vagy az AUSTROTHERM XPS 70 felel meg. A felső réteg lehet aszfalt, előregyártott beton elem vagy monolit beton.

1 Vasbeton födém
2 Lejtésképzés
3 Műanyag csapadékvíz elleni szigetelés
4 Geotextília elválasztó réteg
5 AUSTROTHERM Zenit
   AUSTROTHERM XPS Premium 30 SF
   AUSTROTHERM XPS PLUS 30 SF
   AUSTROTHERM XPS TOP 30 SF
   AUSTROTHERM XPS TOP 30 TB SF
   AUSTROTHERM XPS TOP 50 SF
   AUSTROTHERM XPS TOP 50 TB SF
   AUSTROTHERM XPS TOP 70 SF
   AUSTROTHERM XPS TOP 70 TB SF

6 AUSTROTHERM Jégék
7 Geotextília elválasztó réteg
8 Kavics ágyazat
9 Méretezett burkolat
10 Falazat
11 AUSTROTHERM EXPERT FIX
12 Homlokzati hőszigetelő rendszer
     AUSTROTHERM GRAFIT REFLEX
     AUSTROTHERM EPS AT-H80
     AUSTROTHERM EPS AT-HR
     AUSTROTHERM GRAFIT 80

 A tervezői részletrajz letölthető innen.



Zöldtető

Nagyvárosainknak és lakóinak egyre nagyobb szüksége van minden zöldfelületre. Növényzettel telepített tető (zöldtető) alkalmazásával visszaadjuk a természetnek azt, amit az épület elvesz, és így jelentősen javul a városi klíma és az életminőség.

A növények oxigént lélegeznek ki, szabályozzák a nedvességtartalmat, visszatartják az özönvízszerű nyári csapadékot, megkötik a port és csökkentik a zajterhelést. A zöldtetők kellemes mikroklímát hoznak létre, és új közösségi tér kialakítására is lehetőség nyílik.



Extenzív zöldtető fordított rétegrenddel

Az extenzív tetők termőközeg rétegvastagsága általában 10-15 cm, a hasznos terhelés 1.6-2.4 kN/m2 között helyezkedik el, vagyis alacsony nedvességtartalmú, száraz, szélsőséges helyen kell a növényeknek fejlődni, ezért olyan növényeket kell alkalmazni, amelyek jól tűrik a szárazságot, és minimális az ápolási igényük.

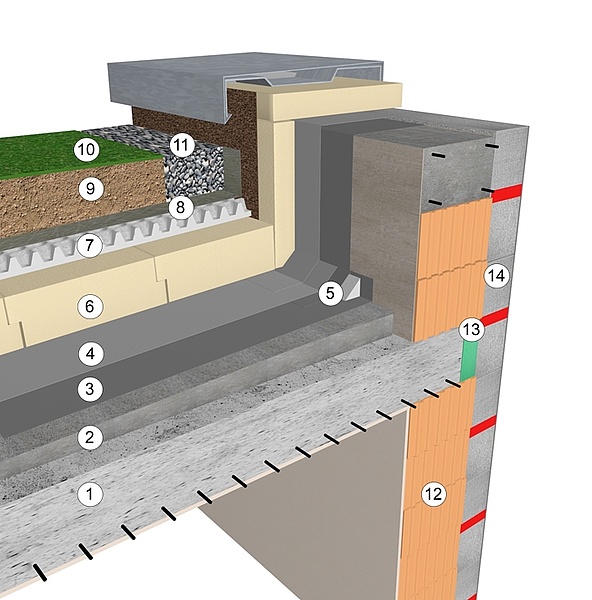

Intenzív zöldtető fordított rétegrenddel

Intenzív zöldtetők jellegzetes elemei a pihenőkertek, nagyméretű virágedények, kertitavak, gyerekjátszók, gyepfelületek, fásszárúak, illetve kisebb fák, de megoldható zöldséges kertek kialakítása is. Intenzív kerteket csak 10° lejtés alatt készíthetünk, mert  fokozottan fennáll az erózió veszélye. Rendszeres ápolást és öntözést, tápanyag-utánpótlást, és gyomtalanítást igényelnek.

1 Vasbeton födém
2 Lejtésképzés
3 Műanyag csapadékvíz elleni szigetelés
4 Geotextília elválasztó réteg
5 AUSTROTHERM Jégék
6 AUSTROTHERM Zenit
   AUSTROTHERM XPS Premium 30 SF
   AUSTROTHERM XPS PLUS 30 SF
   AUSTROTHERM XPS TOP 30 SF
   AUSTROTHERM XPS TOP 30 TB SF
   AUSTROTHERM XPS TOP 50 SF
   AUSTROTHERM XPS TOP 50 TB SF
   AUSTROTHERM XPS TOP 70 SF
   AUSTROTHERM XPS TOP 70 TB SF

7 AUSTROTHERM OÁZIS
8 Geotextília elválasztó réteg
9 Termesztő közeg
10 Növényzet
11 Kavics sáv
12 Falazat
13 AUSTROTHERM EXPERT FIX
14 Homlokzati hőszigetelő rendszer
     AUSTROTHERM GRAFIT REFLEX
     AUSTROTHERM EPS AT-H80
     AUSTROTHERM EPS AT-HR
     AUSTROTHERM GRAFIT 80

 A tervezői részletrajz letölthető innen.





További tervezői részletrajzok letölthetők az alábbi linken:

Alkalmazástechnika - Rétegrend gyűjtemény tervezőknek
