Talajjal érintkező szerkezetek

Talajon fekvő padló hőszigetelés

Amit nem lehet utólag szigetelni

A homlokzat és a tető megfelelő mértékű hőszigetelésének szükségszerűségét nem kell magyarázni, azt azonban kevesen tudják, hogy egy épület teljes energiaveszteségének közel 20%-a a talaj felé adódik át. Célszerű tehát, hogy ebbe az irányba is megfelelő nagyságú ellenállást állítsunk a hőáram útjába. Egy talajon fekvő padló esetében a határolószerkezet általánosan a következő rétegekből áll:

- burkolat;

- ágyazóréteg;

- aljzatbeton;

- technológiai fólia;

- hőszigetelés;

- vízszigetelés;

- aljzatbeton;

- tömörített homokos kavicságy;

-termett talaj.

A fenti rétegrendben a hőszigetelés a talajban lévő nedvességhatástól védve helyezkedik el, tehát az MSZ 7573 számú, az EPS termékek beépítéséről rendelkező szabvány szerint normál terhelés (lakóépület) esetén legalább EPS 100 jelű termékosztályú polisztirolhabot (AUSTROTHERM AT-N100) kell beépíteni.

Amennyiben a normál terheknél nagyobb hasznos terhelésnek kell megfelelnie a padlószerkezetnek (közösségi épületek, gépjármű parkolók, raktárak, ipari csarnokok, hűtőházak), minden esetben statikai számítás alapján kell kiválasztani a terhelésnek megfelelő nyomószilárdságú polisztirolhabot (AT-N150; AT-N200; vagy AUSTROTHERM XPS) és méretezni a rákerülő teherelosztó vasbetonlemezt.

Javasolt hőszigetelési vastagság (cm)

Hőszigetelő anyag Rendelet szerint Javasolt érték Passzívház
AUSTROTHERM AT-N100 10 15 36
AUSTROTHERM AT-N150 10 15 34
AUSTROTHERM AT-N200 10 15 32
AUSTROTHERM GRAFIT 100 8 13 28
AUSTROTHERM GRAFIT 150 8 13 28

A hőszigetelő lemezek fektetése

  1. Az aljzatbetont a munka megkezdése előtt alaposan meg kell tisztítani.
  2. A hőszigetelő lemezeket egy- vagy két rétegben lehet fektetni. A kétrétegű  fektetéssel az átmenő hőhidak okozta hőhidak elkerülhetők.
  3. A fektetést a helyiség egyik sarkánál kell elkezdeni, a táblákat szorosan kell illeszteni. Az utolsó elemet éles késsel vagy fűrésszel pontosan méretre kell szabni.
  4. Betonozás előtt technológiai fólia terítése szükséges.

A szigeteletlen födém egy négyzetméterén távozik fajlagosan a legtöbb energia, ezért ez az épületszerkezet sem maradhat hőszigetelés nélkül. Az AUSTROTHERM GRAFIT® 100 terhelhető, fokozott hőszigetelő képességű lemezek kiválóan alklamasak a zárófödémek hőszigetelésére. A táblákat egy vagy két rétegben kell fektetni; utóbbi esetben az átmenő hézagok okozta hőhidakat is el tudjuk kerülni. Amennyiben a járóréteg kerül a hőszigetelő lemezekre, a betonozás előtt technológiai fólia terítése szükséges, hogy elkerüljük a lecsorgó cementlé által kialakuló hőhidakat.

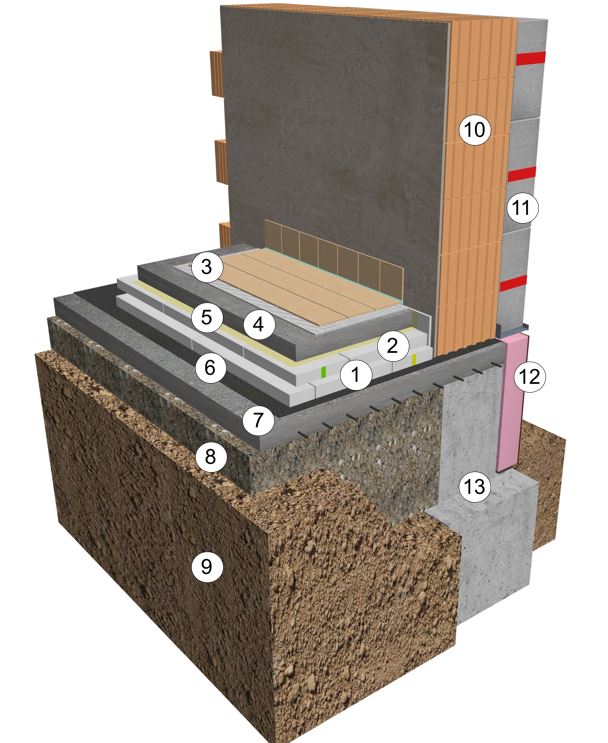

Talajon fekvő padló hőszigetelése lemezalap esetén

1 Burkolat
2 Aljzatbeton
3 Technológiai szigetelés
4 AUSTROTHERM EPS AT-L2
   AUSTROTHERM EPS AT-L4
   AUSTROTHERM EPS AT-L5
   AUSTROTHERM GRAFIT L4
   AUSTROTHERM GRAFIT L5

5 AUSTROTHERM EPS AT-N100
   AUSTROTHERM EPS AT-N150
   AUSTROTHERM EPS AT-N200
   AUSTROTHERM EXPERT FIX
6 Talajnedvesség elleni szigetelés
7 Aljzatbeton
8 Tömörített homokos kavics
9 Termett talaj
10 Falazat
11 Homlokzati hőszigetelő rendszer AUSTROTHERM GRAFIT REFLEX szigeteléssel
12 AUSTROTHERM XPS TOP P
     AUSTROTHERM XPS TOP P TB
     AUSTROTHERM XPS PREMIUM P
     AUSTROTHERM EXPERT FIX lábazati hőszigetelés
13 Alaptest

Letölthető tervezői részletrajzok



További tervezői részletrajzok letölthetők az alábbi linken:

Alkalmazástechnika - Rétegrend gyűjtemény tervezőknek

Talajon fekvő padló hőszigetelése sávalap esetén

1 Burkolat
2 Aljzatbeton
3 Technológiai szigetelés
4 AUSTROTHERM EPS AT-N100
   AUSTROTHERM EPS AT-N150
   AUSTROTHERM EPS AT-N200

5 Talajnedvesség elleni szigetelés
6 Aljzatbeton
AUSTROTHERM XPS Premium 30 SF
   AUSTROTHERM XPS TOP 30 SF
   AUSTROTHERM XPS TOP 30 TB SF
   AUSTROTHERM XPS TOP 50 SF
   AUSTROTHERM XPS TOP 50 TB SF
   AUSTROTHERM XPS TOP 70 SF
   AUSTROTHERM XPS TOP 70 TB SF
   AUSTROTHERM EXPERT FIX

8 Alaptest
9 Tömörített homokos kavics
10 Termett talaj

Letölthető tervezői részletrajzok



További tervezői részletrajzok letölthetők az alábbi linken:

Épület tervezése számítógépen

 Alkalmazástechnika - Rétegrend gyűjtemény tervezőknek
